1200mm 테플론 열 교환기 산, 알칼리 및 유기 용매에 저항

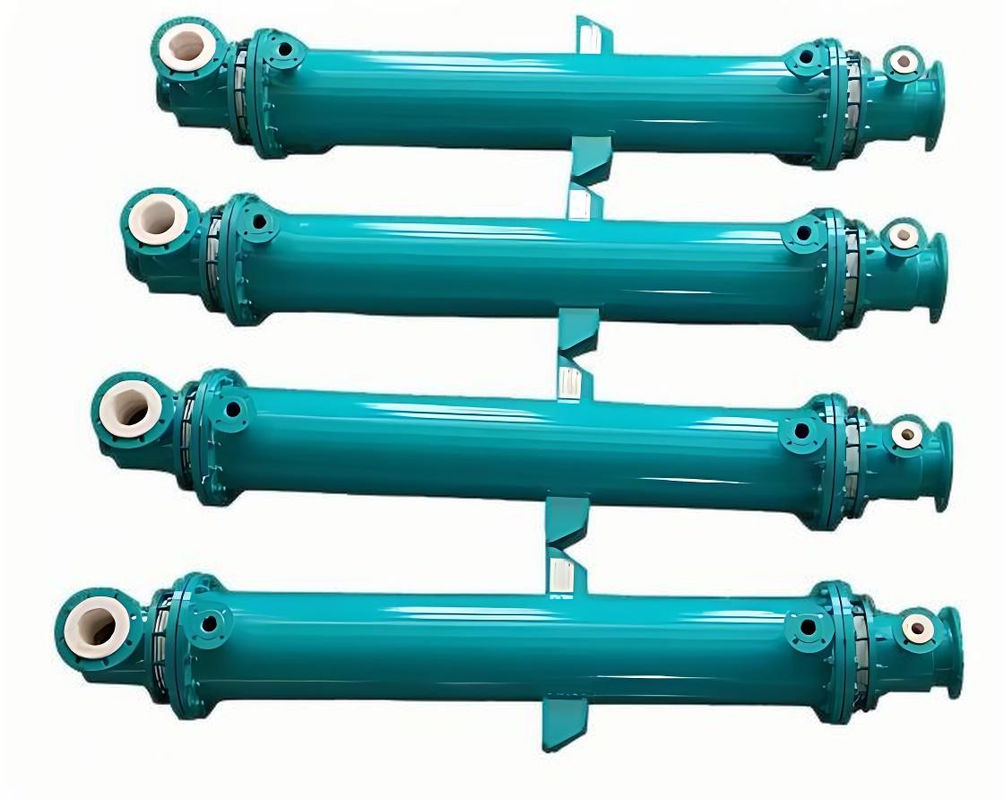

산, 알칼리 및 유기 용매에 내성이 있는 XKXG-LG 테플론 튜브 열 교환기

구조적으로, 껍질 및 튜브 열 교환기는 주로 다음 부분으로 구성됩니다: 원형 간단한 껍질,
열을 전달하는 열 전달 튜브 뭉치, 튜브 뭉치를 고정하고 유체를 분리하는 데 사용되는 튜브 플레이트,열 교환 효율을 향상시키는 바프 (바프로도 불립니다) 및 튜브 박스와 같은 보조 부품이 부품들 중, 껍질은 두 끝이 튜브 잎에 단단히 고정되어 있는 튜브 뭉치로 장착되어 있다. 열 교환 과정에 참여하는 두 가지 유체가 있다.하나는 튜브 뭉치 안에 흐르는 튜브 측 유체입니다, 다른 것은 튜브 바깥으로 이동합니다. 껍질 쪽 유체라고 불립니다. 튜브 바깥의 유체의 열 전달 효율을 향상시키기 위해,여러 바벨은 일반적으로 껍질 내부에 설치됩니다이 바플은 껍질 쪽 유체의 흐름 속도를 증가시키고 유체를 여러 번 옆으로 튜브 뭉치를 통과하도록 강요합니다.따라서 유체의 격동적 흐름 상태를 강화하고 열 전달 계수를 효과적으로 향상시킵니다..
독립적 인 지적 재산권으로 우리 회사가 개발 한 껍질 및 튜브 열 교환기는 주목할만한 성능을 보여줍니다
이 제품은 산, 알칼리 및 유기 용매에 대한 뛰어난 저항을 가지고있을뿐만 아니라 극도로 높은 온도 및 낮은 온도 조건에서도 안정적으로 작동합니다.그것은 산업 분야에서 이상적인 열 교환 솔루션입니다.

튜브와 튜브 열 교환기, 또한 껍질과 튜브 열 교환기라고도 알려져 있습니다.방부형 열교환장비로, 튜브 펀들 벽이 껍질에 담겨 있어 열 전달 표면이 장비는 구조의 단순성과 작동의 신뢰성으로 널리 사용됩니다.

특징:

1이 제품은 페르플루로화 된 재료로 만들어졌습니다.매우 높은 기상 저항성을 가지고 있으며, 강한 산과 알칼리 같은 다양한 유기 용매와 부식 매체의 침식에 저항할 수 있습니다., 따라서 가혹한 환경에서 제품의 내구성을 보장합니다.

2튜브 뭉치의 마찰 계수는 매우 낮습니다. 이 특징은 제품이 사용 중에 확장하기가 쉽지 않다는 것을 의미합니다. 따라서 제품의 사용 수명을 크게 연장합니다.

3-0.01MPa~0.80MPa 작업 압력 범위

4초 얇은 튜브 벽 디자인을 사용하여, 높은 열 전달 효율, 장기 안정성, 효과적으로 에너지 활용을 개선합니다.

5. 8-10 년에 달하는 긴 서비스 수명, 교체 및 유지 보수의 빈도를 크게 줄입니다.

6수입된 원료를 사용하여 제품의 품질을 보장하고 걱정할 필요가 없습니다.

7다양한 형태, 맞춤형. 우리는 모든 고객의 요구가 독특하다는 것을 이해, 그래서 우리는 고객의 특정 요구에 맞게 조정 될 수 있는 다양한 제품 형식을 제공합니다.

제품 상세 발표

1기계적 밀폐, 쉽게 분해됩니다. 기계적 밀폐는 유체 전력 장비의 중요한 구성 요소입니다.그것의 주요 기능은 기계 장비에 작업 매체의 누출 및 외부 불순물의 침입을 방지하는 것입니다..

손쉽게 분해 할 수 있는 기계적 밀폐의 중요한 특징은 장비 유지 보수, 교체 또는 업그레이드를 위해 밀폐 구성 요소를 빠르고 쉽게 제거 할 수 있습니다.유지 보수 시간을 절약하고 노동 강도를 줄이는 것뿐만 아니라, 그러나 또한 잘못된 조작으로 인해 발생할 수 있는 손상의 위험을 줄입니다.

2밀폐 재료

PTFE 밀폐 반지: 순수한 플루오르 물질로 만들어져 적절한 경직도를 가지고 있으며, 끝판 (튜브판) 매듭과 밀접하게 일치하며, 다양한 화학 용매에 내성이 있습니다.높은 온도와 낮은 온도안전하고 신뢰할 수 있습니다.

밀착 밀착: 밀착은 플루오린 고무로 만들어져 껍질을 밀착하고 쉽게 분리 할 수 있습니다.

3머리 (파이프 박스):

머리의 핵심 구조는 강철으로 만들어졌으며 제품의 구조적 안정성과 내구성을 보장하기 위해 폼프 프로세스를 통해 제조됩니다. 제조 과정에서우리는 polytetrafluoroethylene (PTFE) 물질의 층으로 내부 층을 형성, 이는 제품의 부식 저항성을 크게 향상시킵니다.

머리의 내부 벽은 부드럽고, 물질 흐름 중에 마찰과 접착을 줄이고 효율적이고 부드러운 유체 전달을 보장합니다.

특히 가혹한 산업 환경에서 사용하도록 설계되어 -0.1MPA-1MPa 범위 내에서 손상되지 않도록 구조의 무결성을 유지할 수 있습니다.

화학 용매에 대한 탁월한 저항력을 가지고 있으며 강한 산과 알칼리 같은 매우 부식성 화학 물질에도 효과적으로 견딜 수 있습니다.그 화학적 부식 저항은 화학 물질의 안전과 신뢰성을 보장의약품 및 기타 산업.

4- 루퍼 플랜지, 쉽게 설치

루퍼 플랜지, 편리하고 빠른 설치 프로세스, 파이프 연결 솔루션을위한 유연하고 효율적인 방법을 제공합니다.이 플랜지, 독특한 디자인 디자인,설치 이동 및 각 조정 중에 파이프의 축적 움직임을 허용, 따라서 정렬 프로세스를 단순화하여 설치의 어려움을 크게 줄입니다.

5.열 교환 코어

이 장치는 장치의 주체 구멍 내부에 있는 교환에서 매달려 있는 설계된 내부 브래킷 구조를 이용합니다. 이 내부 브래킷 시스템은상단 그것은 고정 디스크와 두 디스크를 연결하는 여러 타이 막대기로 구성됩니다.상부 및 하부 고정판은 각각 주택의 두 끝에 배치됩니다.이 설계는 전체 구조의 안정성을 크게 향상시킵니다.열 전달 효율을 향상시키기 위해이 설계는 유체의 흐름 방향을 변화시킬 뿐만 아니라 열 전달을 촉진하기 위해 격변을 만듭니다.하지만 또한 튜브 뭉치에 필요한 지원을 제공합니다또한, 냉각 물 입구와 냉각 물 출구로 장착됨으로써, 이 열 교환 장치는 효과적으로 물 냉각을 사용하여 열을 흡수 할 수 있습니다.이 물 냉각 메커니즘은 더 나은 냉각 효과를 보장, 따라서 전체 시스템의 열 성능을 향상

6높은 정밀도로 튜브 잎의 CNC 굴착

PFA 튜브 시트에는 컴퓨터로 제어된 정밀 구멍을 사용하여 원형의 구멍을 형성합니다.각 구멍의 중심이 최소 8mm까지끝판의 두께도 엄격하게 지정되어 60mm 이하가 되지 않도록 합니다.업그레이드 및 개선 된 용접 장비와 함께이 일련의 최적화 조치는 우리가 하나의 과정에 열 교환 튜브와 튜브 잎을 통합, 구조의 전체 강도를 보장,잠재적인 누출 위험을 효과적으로 방지합니다., 그리고 제품의 안전 성능을 보장합니다.
