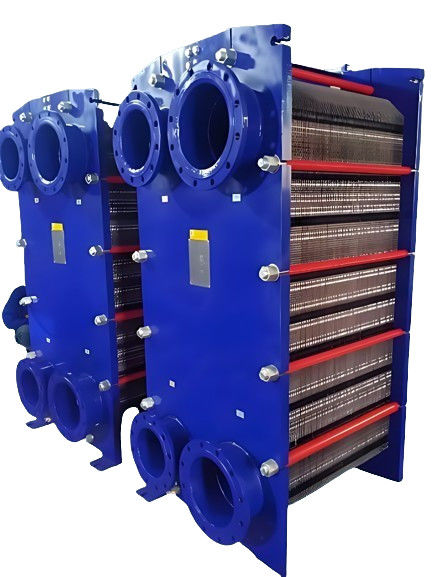

쌓인 다층 유류 금속판 열 교환기장 높은 효율성

플릿 열 교환기는 쌓인 다층 호러베이트 금속판으로 구성된 고효율의 열 교환 장비입니다.

판 열 교환기에 대한 소개
판 열 교환기는 쌓인 다층 유류 금속판으로 구성된 고효율의 열 교환 장비입니다.좁은 직사각형 흐름 채널의 일련이 형성됩니다이 설계는 특히 액체-액체 및 액체-증기 시스템의 열 교환 필요에 적합합니다.
판 열 교환기는 높은 열 교환 효율, 낮은 에너지 소비, 컴팩트 디자인 및 작은 크기로 알려져 있습니다. 그들은 또한 바닥 공간에서 큰 이점을 가지고 있습니다.그래서 그들은 광범위하게 사용되고 긴 서비스 수명. 그것의 열 전달 능력은 동일한 압력 하락 조건에서 전통적인 튜브 열 교환 장비보다 낫고 90% 이상의 열 회수율을 달성 할 수 있습니다.

제품 구조

제품 상세 발표

11회표판 및 판형

특수 수압 장비에 의해 한 번 압축 후, 전체 빈 프로세스는 한 번에 완료됩니다. 압축 동안,우리는 부드러운 코팅 기술을 사용하여 고 정밀과 우수한 품질을 보장했습니다, 경색이나 스트레치 마크가없는 부드러운 표면으로 압축 과정에서 발생하는 스트레스를 효과적으로 줄였습니다.두께 감소는 각 패널에 걸쳐 균일하며, 파동 깊이는 균일합니다, 패널 사이의 모든 접촉 지점에서 밀착성을 보장합니다. 동시에, 보드 위에 너무 밀착 된 부위가 없으며, 현미경으로만 관찰 할 수있는 작은 균열을 방지합니다.또한, 보드의 금속 질감은 전체적인 아름다움을 보장하기 위해 높이가 일관하며 가장 얇은 부분은 0.3mm의 정확도를 달성 할 수 있습니다.

2- 초콜릿판형 유통구역 설계

가장 넓은 접시에서도 완전하고 균일하게 흐릅니다. 혁신적인 십자 모양 (초콜릿 블록이라고도 불립니다.)우리의 판 디버터 구역은 가장 넓은 판에도 충분한 및 균일한 흐름을 보장합니다.이 구조적 설계는 효과적으로 열 교환 정지 지역, 그리고 낮은 흐름 속도 스케일링 및 정지로 인한 판 부식 문제를 제거합니다.홍보를 통해 전환 우리는 성공적으로 지역 및 정지 지역의 열 교환 효율을 개선함으로써 전체 판의 열 교환 능력을 향상 시켰습니다.독특한 고 변동성 설계 개념은 자동 청소 효과를 극대화하면서 판 간 채널의 막힘을 방지하도록 설계되었습니다.우리는 수역학 원리를 사용하여 흐름 저항을 점진적으로 조정하여 유체가 판 사이에 더 부드럽게 들어가고 압력 방출을 최적화하도록합니다..

3가스켓 디자인

세심 히 설계 된 밀착제, 그 구조 는 삼각형 지붕 모양 을 채택 하며, 선형 밀착 효과 를 달성 한다. 이 설계 는 밀착제 설계 의 가장 안정적이고 신뢰할 수 있는 형태 이다.클램핑 힘의 작용 하에서, 이 구조는 밀폐기의 중심 영역이 가장 강한 압력에 견딜 수 있도록 보장하므로 더 적은 힘으로 강한 밀폐 압력을 얻을 수 있습니다.우수한 밀폐 성능을 보장합니다.또한, 반복 된 해체 및 조립 후에도, 가스켓은 최소한의 영구적 인 변형만을 보일 것입니다. 동시에, 더 작은 적용 된 힘은 판 변형을 방지하는 데 도움이됩니다.전체 탱크는 전체 구조의 안정성을 높이기 위해 닫을 수 있도록 설계되었습니다.

4프레임 및 위치 시스템의 특성

독보적인 포지셔닝 기술을 이용하여, 우리는 판이 해체되고 벽을 위아래로 배치할 때 변형되는 것을 방지하는 방법을 설계했습니다.위치 설정 장치는 반복적인 해체 및 조립 후에도 정확성을 유지합니다., 위치 포인트는 더 마모 저항성입니다. 자동 정렬 효과를 향상시키기 위해, 우리는 각 패널의 네 모서리에 보조 위치 스커트를 사용합니다. 동시에,저는 독보적인 구두 꼬리 구조를 설계하고 다점 위치 전략을 구현했습니다이 위치 설정 방법은 기계적 위치 설정 원칙에 기반합니다. "평면, 한쪽에는 고정된 핀, 한쪽에는 이동 가능한 핀"일방적으로 작업 조각의 자유를 보장하는, 따라서 과도한 위치 문제를 효과적으로 피할 수 있습니다.

5빠른 설치 구조 설계

앞 클램핑 견과류는 잠금 볼트를 통해 스크루와 통합됩니다. 아래에 베어링 박스가 있습니다. 후면 클램핑 견과류는 독특한 잠금 수갑에 의해 느슨해지는 것을 방지합니다.판 열 교환기를 분해 할 때, 당신은 단지 앞 클램프를 단단히 또는 느슨하게해야합니다. 그것은 견과류를 단단하게 완료 할 수 있습니다. 그것은 더 편리하고 더 빨리 판 열 교환기를 검사 할 때 분리 및 조립 할 수 있습니다..그것은 전형적인 사용자 친화적인 디자인입니다.
프레임의 모든 부분은 실로 연결되어 있습니다.
압축 볼트는 롤 롤링으로 만들어집니다.
압축 볼트에는 베어링 박스가 있습니다.
압력 나침반은 옆으로 제거 할 수 있습니다

장비 설치 크기
