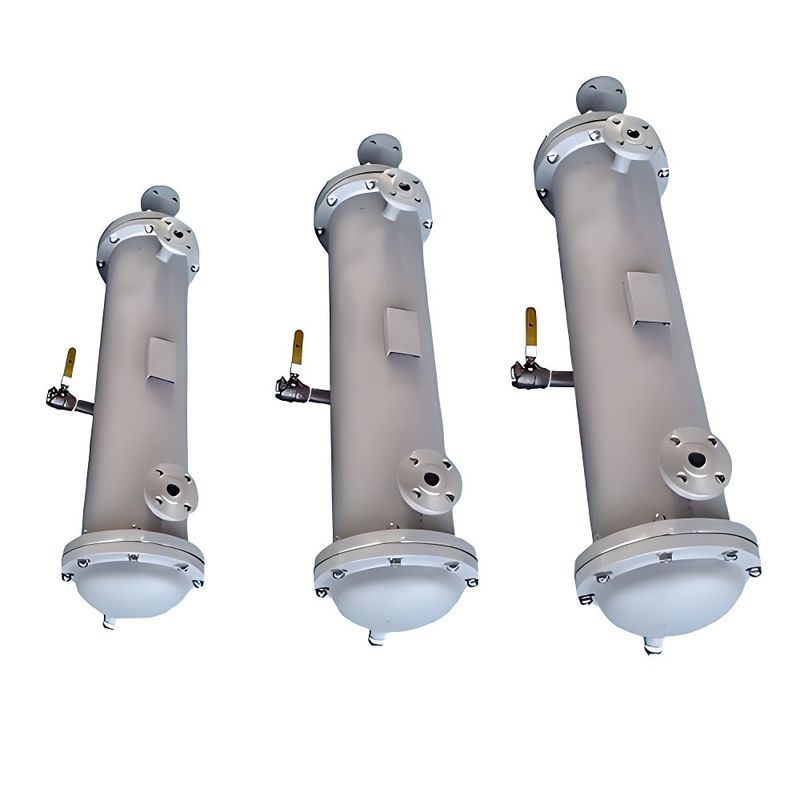

커스터마이징 스테인리스 스틸 셸 및 튜브 열 교환기 159-500mm Dia

맞춤형 스테인레스 스틸 껍질 및 튜브 열 교환기

껍질 및 튜브 열 교환기는 화학, 의약품, 식품 및 음료, 알코올 생산, 냉장, 민간 및 기타 공정에서 널리 사용됩니다. 그들은 주로 껍질,튜브 시트, 열 교환 튜브, 머리, 바플, 등 필요한 재료는 일반 탄소 강철, 구리 또는 스테인레스 스틸로 만들어질 수 있습니다. 열 교환 동안,머리의 연결 파이프에서 하나의 액체가 들어갑니다., 튜브에 흐르고 머리의 다른 끝에서 출구 파이프에서 흐른다. 이것은 튜브 측면이라고합니다;다른 액체는 껍질 파이프에서 들어오고 껍질에 있는 다른 파이프에서 빠져나갑니다.이것은 껍질 옆 껍질과 튜브 열 교환기라고 합니다.

제품 분류 및 특성

고정된 튜브 잎 열 교환기
고정 된 튜브 잎 열 교환기의 구조는 비교적 간단하고 컴팩트하며 저렴하지만 튜브의 외부는 기계적으로 청소 할 수 없습니다.
고정 된 튜브 잎 열 교환기의 튜브 뭉치는 튜브 잎과 연결되어 있으며, 껍질의 두 끝으로 용접되어 상단 커버에 연결됩니다.상단 덮개와 껍질은 유체 입구 및 출구 파이프가 장착되어 있습니다일반적으로, 튜브 뭉치에 수직의 바프러 시리즈는 튜브 외부에 설치됩니다. 동시에, 튜브와 튜브 잎과 껍질 사이의 연결은 딱딱합니다.그리고 튜브의 안쪽과 바깥쪽은 서로 다른 온도를 가진 두 액체입니다.따라서 튜브 벽과 껍질 벽 사이의 온도 차이가 크면 둘의 다른 열 확장으로 인해 큰 온도 차이 스트레스가 발생합니다.그래서 튜브는 회전 또는 튜브는 튜브 잎에서 느슨하게온도 차이 스트레스를 극복하기 위해, 온도 차이 보상 장치가 제공되어야합니다. 일반적으로,튜브 벽과 껍질 벽 사이의 온도 차이는 60°C 이상인 경우안전상의 이유로, 열 교환기는 온도 차이 보상 장치가 있어야 합니다.보상 장치 (팽창 관절) 는 껍질 벽과 파이프 벽 사이의 온도 차이가 60~70°C 미만이고 껍질 측면의 유체 압력이 높지 않을 때만 사용할 수 있습니다.일반적으로 껍질 측면 압력이 0.6mpa를 초과하면 보상 반지는 너무 두껍고 확장 및 수축이 어렵고 온도 차이 보상 기능을 잃습니다.그래서 다른 구조를 고려해야 합니다..

떠있는 머리의 열 교환기

열 교환기의 한 튜브 잎은 껍질에 플랜지로 연결되어 있고 다른 튜브 잎은 껍질에 연결되어 있지 않습니다.그래서 튜브가 뜨거나 냉각되면 자유롭게 확장하고 수축 할 수 있습니다., 그러나 이 파이프 잎에 "플로팅 헤드"라고 불리는 상단 커버가 연결되어 있기 때문에 이 열 교환기는 플로팅 헤드 열 교환기라고 불립니다. 이 장점은 다음과 같습니다.튜브 펀들 청소를 위해 꺼낼 수 있습니다.튜브 빔의 팽창은 변하지 않고 껍질에 의해 제한됩니다. 그래서 두 열 교환기 매체 사이의 온도 차이가 큰 경우,튜브 뭉치와 껍질의 다른 열 확장으로 인해 온도 차이 스트레스가 발생하지 않습니다.그 단점은 복잡한 구조와 높은 비용입니다.

U-튜브 열 교환기
U 튜브 열 교환기에, 각 튜브는 U 모양으로 구부러지고, 두 끝은 같은 튜브 엽에 고정됩니다. 각 튜브는 자유롭게 확장 및 수축 될 수 있습니다.따라서 열 보상 문제를 해결튜브 통과는 적어도 두 개의 통과, 튜브 뭉치가 청소를 위해 꺼낼 수 있으며 튜브는 자유롭게 확장 할 수 있습니다. 그것의 단점은 튜브의 내부 벽을 청소하는 것이 어렵다는 것입니다.튜브를 교체하는 것이 어렵습니다.이 장점은 간단한 구조, 가벼운 무게, 고온 및 고압 조건에 적합합니다.껍질 쪽 유체의 흐름 속도를 높이기 위해, 튜브 뭉치에 수직 된 일정 수의 배프가 껍질에 설치되어 있습니다.바플은 단지 주류의 단회로에서 방지하고 주류의 흐름 속도를 증가시킬 수 있습니다, 그러나 또한 유체가 정해진 경로에 따라 여러 번 튜브 뭉치를 통해 가로 흐르게 강요하여 격동의 정도를 크게 증가시킵니다.
일반적으로 사용되는 바플은 둥글고 디스크 모양이며, 전자는 더 일반적으로 사용됩니다.

장비 선택

껍질 및 튜브 열 교환기의 기본 매개 변수
